: Attention, toutes ces modifications présentes sur cette page entraîneront la perte de votre garantie !En aucun cas, nous ne saurons être tenu pour responsables s'il y a un problème durant vos manipulations. Aucun recours ne sera possible !
Sur les lecteurs LiteOn LVD 2001 de "Famille 1", l'alimentation a tendance a chauffer un peu. Bien que LiteOn nous ai
indiqué que cela n'avait aucune incidence sur le fonctionnement de la platine, on sait
d'une manière générale que l'électronique n'aime pas trop la chaleur...
Ainsi, je vous propose cette petite modif qui va permettre à la chaleur de s'évacuer
facilement. Remarque : Vous pouvez associer cette modif avec celle de Dominique qui a créé un capot percé de trou. Retrouvez celle-ci en cliquant ici
Voila le matériel est réunis, on peut donc
procéder a la modification du lecteur
!
ÉTAPE 1 - Création du ventilo silencieux adapté au lecteur :

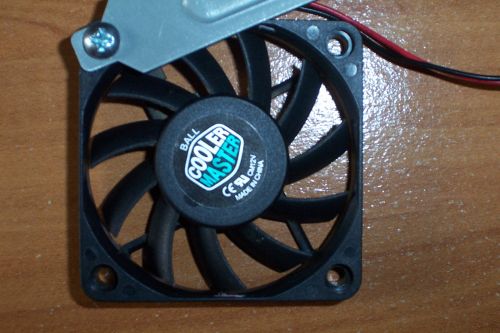

J'utilise un ventilateur de récupération de marque CoolerMaster et de dimension 60/60mm.
Pour le rendre silencieux, il faut le brancher en 5 volts.
Explications :
Prise Molex femmelle d'alimention vers Ventilateur
Avec cette modification, le ventilateur tourne aux environ de 1000 tours/minute.
On ne l'entend absolument pas !!
ÉTAPE 2 - Assemblage des divers elements :

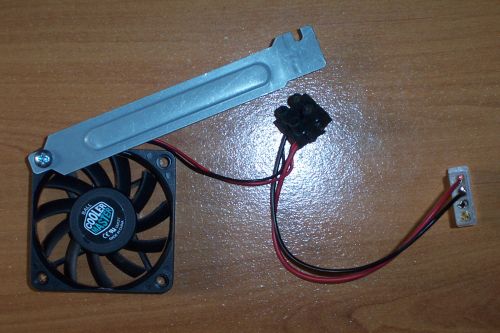

Aplanir la cuillère PC
Visser la cuillère sur le ventilo
Relier les fils (rouge/rouge)-(noir/noir)avec le domino
Boire une bière (Pfou ! fais trop chaud)

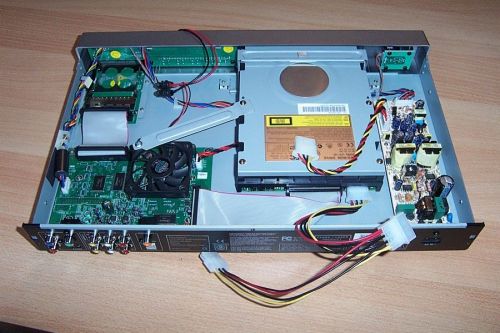

ÉTAPE 3 - Installation du ventilo dans le lecteur :
Retirer les 7 visses qui retiennent le capot du lecteur
Attention en retirant le capot,il y 3 petits ergots en plastique sur le devant
du lecteur !!
Débrancher la prise d'alimentation du lecteur DVD

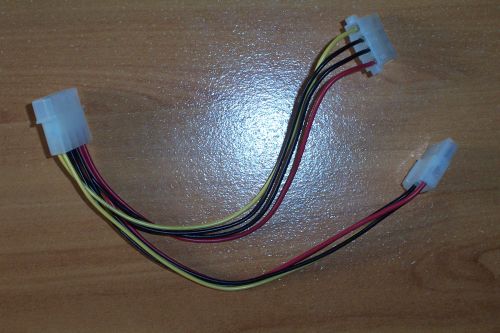

Rebrancher la prise sur le doubleur d'alim' en Y
Brancher le DVD et le ventilo sur le doubleur Y

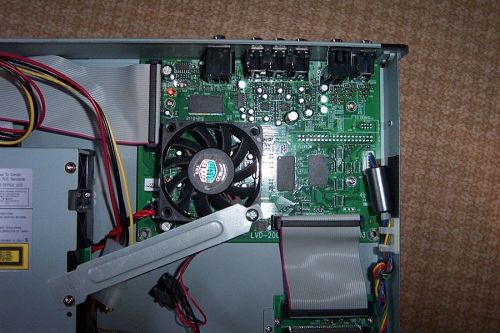

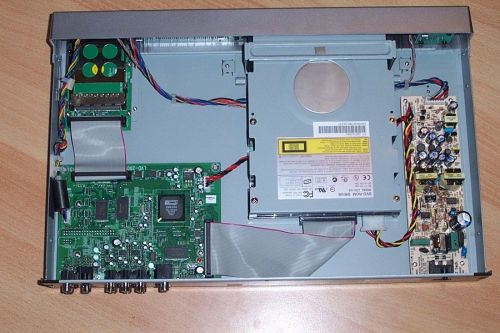

Fixer la cuillère sur le lecteur DVD
Tester le lecteur modifié pour voir si tout fonctionne correctement
Refermer le tout
Je n'ai pas remis en place les visses du capot, pour permettre a la chaleur de mieux s'évacuer
Matter des DivX en buvant la bière restante
ÉTAPE 4 - Bilan Final : Améliorations :
Le LiteOn est beaucoup moins chaud dans l'ensemble
L'air chaud s'évacue par les différents interstices de l'appareil.(je n'ai pas remis les visses du capot)
Les CD's (DivX) ressortent tiède de l'appareil
L'alimentation est également refroidi
Inconvénients :
Le ventilateur fonctionne 24h/24h
Je n'ai vu aucune amélioration pour la lecture des DivX, j'ai toujours les saccades et les freezes
Je remercie Lahuppia pour nous avoir fait parvenir sa modif très intéressante !
MODIFS LECTEUR LTD 163 ou 166s :
Par Pat.54
Il peut arriver que le lecteur de votre LiteOn LVD 2001 ait des faiblesses ou qu'il ne fonctionne plus du tout pour les DVD commerciaux. Dans le cas où votre matériel n'est plus sous garantie, il peut s'avérer nécessaire de procéder au changement du lecteur constituant le LVD 2001.
Pour les platines de "Famille 1", il s'agit du lecteur LTD 163 (marque LITEON) et pour les platines de "Famille 2", il s'agit du lecteur 166s (de marque LITEON également).
Sachez que le LTD 163 bénéficie des mêmes performances que le 166s et les 2 sont vendus au même rapport qualité/prix
sur le marché actuel. Que votre platine soit de la "Famille 1 ou 2", vous
pouvez y adapter autant le LTD 163 que le 166s.
Cliquez ici pour
connaître la "Famille" de votre platine LVD 2001.
Cliquez ici pour en savoir
plus sur le lecteur LTD 163.
Cliquez ici pour en savoir plus sur le lecteur 166s
un rouleau de collant double face de bonne qualité
Un zest d'adresse
Voila le matériel est réuni, on peut donc procéder à la modification du lecteur ! Remarque : j'ai fait cette manipulation en utilisant le lecteur 166s. Mais la procédure reste la même pour le lecteur LTD 163.
ÉTAPE 1 - Déballage et mise à jour du firmware interne du lecteur 166s :

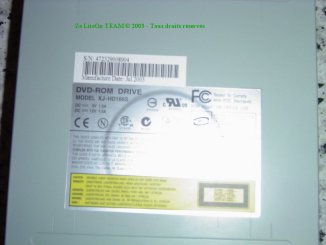

J'ai commencé par déballer soigneusement mon lecteur 166s.Je l'ai ensuite branché sur mon PC afin de vérifier s'il fonctionnait correctement mais surtout pour voir si le firmware interne du lecteur était à jour...En allant sur cette page http://www.jlms.com.tw/download.htm, vous allez pouvoir vérifier quelle est la dernière version de firmware pour le 166s.
Pour ma part, j'avais par défaut dans mon lecteur 166s la version DS18 alors que la dernière version est la DS1A (en date du 6 janvier 2004).
ÉTAPE 2 - Passons aux choses sérieuses avec les premières modifs à proprement parlé :

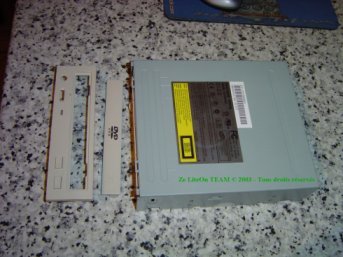

J'ai ensuite enlevé les façades d'origine du lecteur 166s neuf comme indiqué ci-dessous :

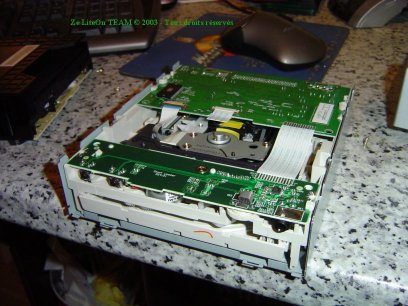

Il est aussi nécessaire d'enlever la partie métallique du dessous du lecteur afin qu'il prenne correctement sa place dans le lecteur :
Gardez précieusement les façades : en cas de problème, la garantie peut encore
marcher...
ÉTAPE 3 - Préparation de la platine LiteOn LVD 2001 :

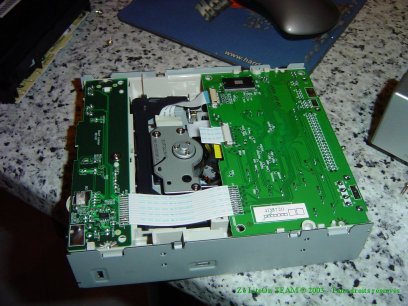

J'ai ensuite enlevé le capot du LVD 2001 (7 petites visses à enlever)

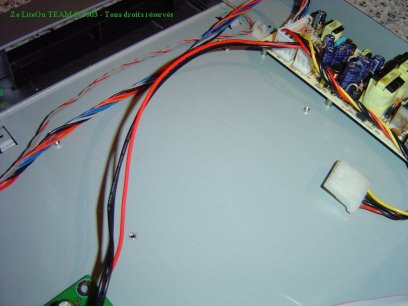

Puis, j'ai désinstallé le lecteur défaillant d'origine en dévissant les visses

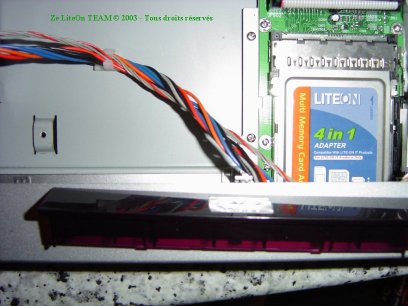

J'ai ensuite récupéré la façade du lecteur défaillant du LVD 2001 en le
d'éclipsant :
ÉTAPE 4 - Installation du lecteur 166s dans la platine LVD 2001 :
C'est là que ça se complique car ce que je craignais est bien arrivé. La version du LTD 166s et celle du LVD 2001 n'est pas tout
à fait la même au niveau du système de fixation.

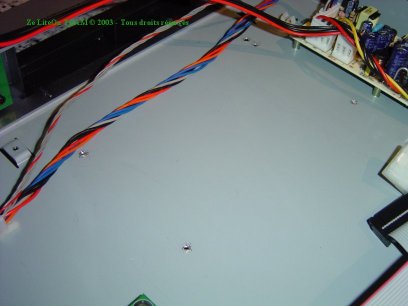

J'ai du faire sauter toutes les colonnettes de fixation de l'ancien lecteur soit 6 colonnettes pour pouvoir mettre
à plat le nouveau lecteur car le tiroir n'arrivait plus à sortir.

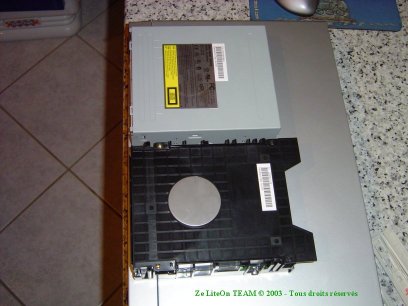

Je vous conseille donc de mettre les 2 lecteurs côte a côte afin de faire des repères pour pouvoir voir où
étaient les fixations d'origine (et ainsi faire en sorte de les remettre pareil pour le 166s).

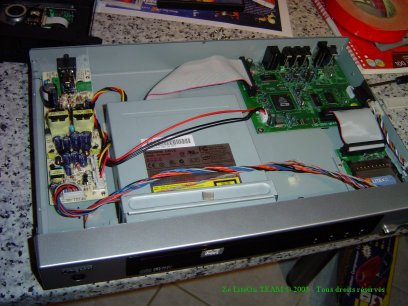

J'ai ensuite installé le lecteur 166s dans la platine LVD 2001. Avec beaucoup de patience et de
persévérance, j'ai réussi à tout installer correctement et à ajuster
correctement le lecteur 166s de telle manière que l'ouverture du tiroir se fasse sans problème.
J'ai également mis 2 morceaux de scotch double face à l'arrière du lecteur
afin d'éviter les vibrations. De plus, je suis sûr qu'il ne bougera pas.
Puis j'ai fixé la patte métallique sur le lecteur. J'ai été obligé de les plier un peu car les 2 trous de fixation ne correspondaient plus.

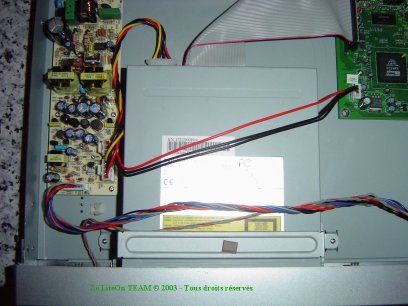

J'ai ensuite fait passer les câbles d'alimentation sur le dessus du lecteur comme ceci :
Une fois cette grosse partie accomplie, j'ai réinstallé le capot avec les 7 visses de fixation.
Il ne me reste plus qu'à installer la face avant d'origine sur le tiroir du 166s neuf. Pour cela, j'ai branché ma platine et j'ai ouvert le tiroir avec la touche "OPEN/CLOSE" de la télécommande.
Par conte, j'ai du casser 2 languettes de la face d'origine pour pouvoir l'accrocher sur le tiroir du lecteur.

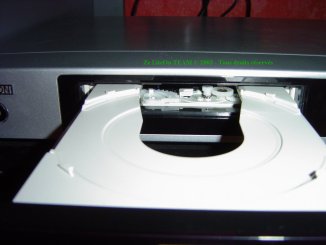

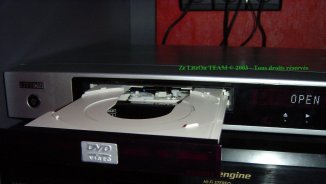

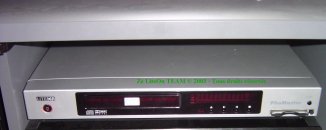

Voilà ci-dessous le résultat final de mon travail. Le lecteur s'ouvre sans problème et vue de l'extérieur, rien ne permet de distinguer l'opération effectuée. La seule différence réside dans la couleur interne du tiroir qui est blanc sur le 166s neuf au lieu du noir d'origine...
Voilà, il m'a fallu de la patience et de la persévérance mais j'y suis arrivé ! Mon lecteur fonctionne comme s'il était neuf...
BON COURAGE ET BON MONTAGE
Je remercie Pat.54 pour nous avoir fait parvenir sa modif très intéressante !
